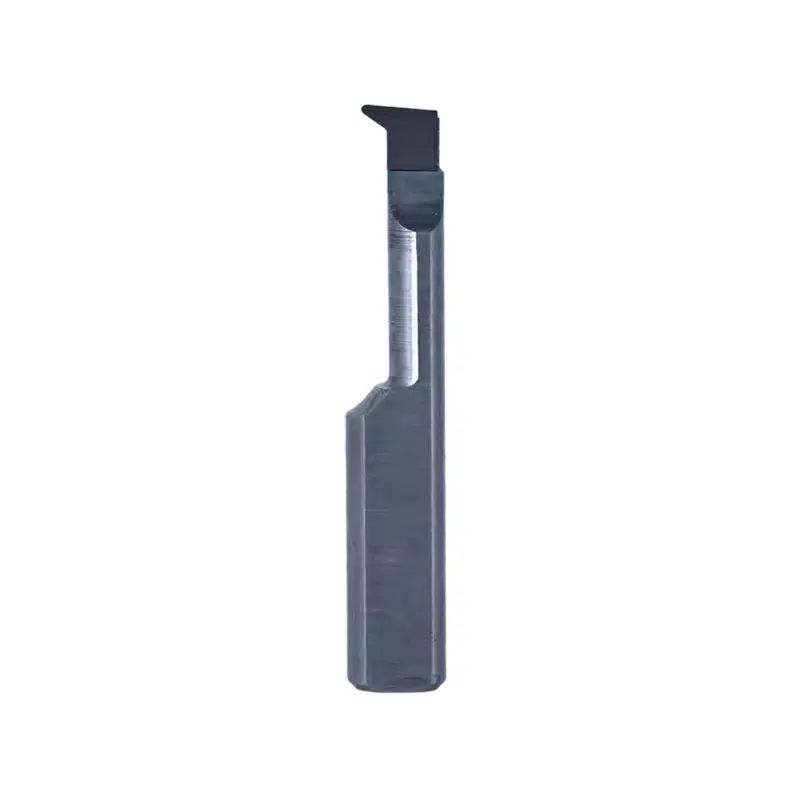

PCD-boorgereedschap voor kleine gaten

Wangdefu Duurzaam PCD-boorgereedschap voor kleine gaten is een bewerkingsgereedschap met hoge precisie en kleine diameter, gemaakt van polykristallijn diamant (PCD) materiaal, vooral geschikt voor het nauwkeurig bewerken van gaten met een hoge hardheid en moeilijk te bewerken materialen.

Wat doet dit product?

1. Precisie gatbewerking, diameter kan zo laag zijn als 0,5 mm

2. Hoge hardheid materiaalverwerkingsstabiliteit, geschikt voor aluminiumlegering, koper, composietmaterialen, enz.

3. Snijden op hoge snelheid vermindert de productiecyclustijd

4. Verminder het risico op trillingen en vervorming en zorg voor de consistentie van de opening

5. Geschikt voor massaproductie en prototypeontwikkeling

Wat zijn de voordelen van het product?

1. Superharde PCD-tips + sterke matrix, uitstekende levensduur en stijfheid

Het materiaal van de gereedschapsbit is gemaakt van hoogwaardig PCD (diamantkorrelgrootte 1 - 3 μm), met een hardheid van meer dan HV10000 en een slijtvastheid die 10 - 50 keer zo groot is als die van gecementeerd carbide. Bij het verwerken van slijtvaste materialen zoals aluminiumlegeringen met een hoog siliciumgehalte kan de levensduur met meer dan 30 keer worden verlengd.

Het gereedschapslichaam is gemaakt van ultrafijnkorrelig hardmetaal of 42CrMo-gelegeerd staal. Na een vacuümwarmtebehandeling + nitreerbehandeling kan de minimale gereedschapsschachtdiameter φ3 mm bereiken en kan de diepte-diameterverhouding (L/D) 5:1 - 15:1 bereiken. Diepgatbewerking zonder vervorming van het trillingsgereedschap, rechtheid van de geleidestrip ≤0,001 mm.

Dit hoogwaardige PCD-boorgereedschap voor kleine gaten maakt het bewerken van diepe gaten stabieler, vooral voor precisieprojecten met microgaten.

2. Precisierand + geoptimaliseerde geometrie, nauwkeurig snijden zonder bramen

De belangrijkste snijkant maakt gebruik van een micro-rand slijpproces, de scherpte van de snijkant bereikt 0,01 mm, de hellingshoek is +5°-+15°, vooral geschikt voor non-ferrometalen, waardoor de ophoping van spanen effectief wordt tegengegaan.

Innovatieve structuur met "vaste top + dubbele geleidestang", nauwkeurigheid van de diameter van de geleidestang ≤0,003 mm, slingering ≤0,002 mm, afwijking van de rondheid van het gat <0,005 mm, coaxialiteit gecontroleerd binnen 0,012 mm.

Het smalle groefspanenafvoerkanaal is geschikt voor kleine gaten, de spaanbreuk is kort en niet geblokkeerd en de bewerkingsstabiliteit is verbeterd.

3. Efficiënte koeling + lage wrijvingseigenschappen, soepele verwerking

Ondersteuning van dubbele koelmodus voor interne koeling / externe koeling, de minimale diameter van het interne koelgat φ0,8 mm, hogedrukkoelmiddel directe snijkant, snelle warmteafvoer en spoelchips.

PCD-materiaal natuurlijke lage wrijvingscoëfficiënt (0,05 - 0,1), met gepolijste randbehandeling, de bewerkte oppervlakteruwheid kan zo laag zijn als Ra0,2 - 0,8 μm, om "saai in plaats van slijpen" te bereiken, zonder secundair polijsten.

Het wrijvingsarme ontwerp van het PCD-kottergereedschap voor kleine gaten verbetert de efficiëntie van de bewerking van microgaten aanzienlijk en vermindert de slijtage van het gereedschap.

Kernproductspecificaties

Toepassingsscenario's

3C elektronisch veld: micro-montagegat voor mobiele telefoonframe (φ2,0 mm), oppervlakteruwheid Ra0,4 μm, enkele standtijd 5000 gaten, 20 keer hoger dan hardmetalen gereedschappen.

Automotive productieveld: Met behulp van het nieuwste PCD-boorgereedschap voor kleine gaten worden microgaten in de motorinjector (φ1,8 mm, verhouding tussen diepte en diameter 12:1) machinaal bewerkt met een intern koelontwerp. De diafragmatolerantie wordt gehandhaafd op ±0,005 mm, waardoor de nauwkeurigheid van de brandstofinjectie met 15% wordt verbeterd en volledig wordt voldaan aan de nationale VI-emissienormen.

Ruimtevaartveld: avionica-aluminiumlegering schaalstapgat (φ3,5 mm), coaxialiteit 0,01 mm, geschikt voor snijomstandigheden met hoge snelheid, verwerkingsefficiëntie is 40% hoger dan bij traditioneel gereedschap.

Precisie-instrumentveld: binnengat van microlagerhuis (φ1,5 mm), rondheid van het gat 0,003 mm, oppervlakteafwerking Ra0,2 μm, achteraf slijpen is niet nodig, uitstekende batchconsistentie.

Aanbevolen snijparameters

Opmerking: Voor het bewerken van blinde gaten wordt aanbevolen om 0,5–1 mm vrij te laten voor spaanafvoer. Gebruik voor microgaten (φ < 2 mm) een machine met hoge stijfheid om te voorkomen dat trillingen de nauwkeurigheid beïnvloeden. Specifieke parameters kunnen worden verfijnd op basis van de machineprestaties en de werkstukstructuur.

After-sales service

Zorg voor gereedschapsselectie en optimalisatie van bewerkingsparameters.

Installatie- en bedieningsinstructies (tekst of video).

Technische ondersteuning op afstand of op locatie.

Volg regelmatig de prestaties van het gereedschapsgebruik en bied optimalisatieoplossingen.

Verpakking en verzending

Individuele beschermende verpakking voor elk gereedschap.

Standaard- en aangepaste verpakkingsondersteuning exporteren.

Stabiele mondiale logistiek; vaak geëxporteerd naar Europa, Amerika en Zuidoost-Azië.

Snelle levering voor massaproductie.
