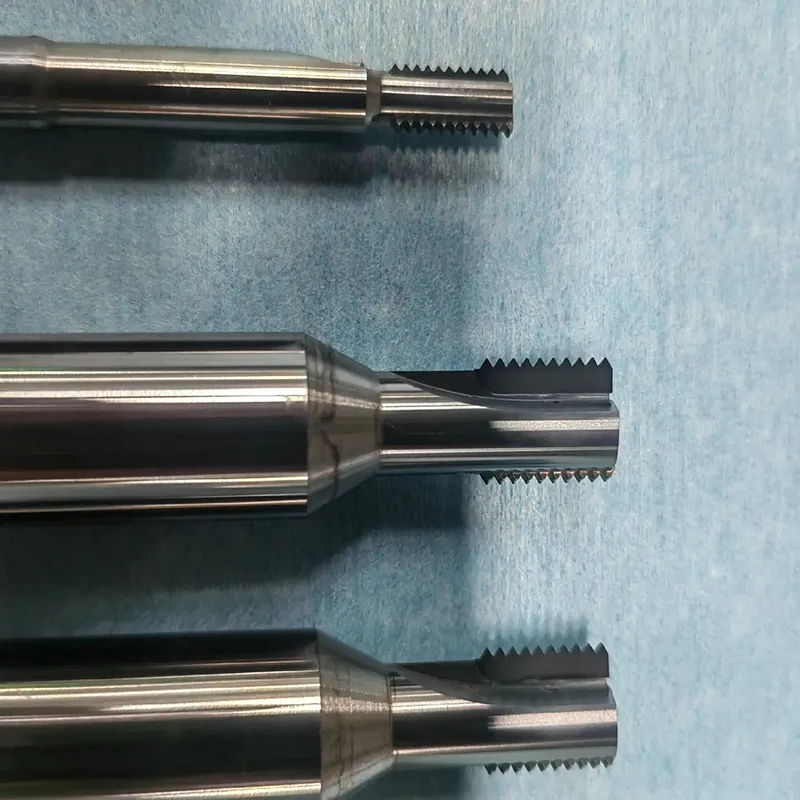

UNF-metrische draadboor- en draadsnijder

Onze duurzame UNF-metrische draadboor- en draadsnijder is speciaal ontworpen voor ANSI/ASME B1.1 UNF-schroefdraad (Unified National Fine). Door het integreren van boren, afschuinen en draadfrezen in één enkel gereedschap, levert het nauwkeurige IT6–IT7 schroefdraadnauwkeurigheid en gladde oppervlakken (Ra0,8μm). Deze frezen zijn compatibel met staal, roestvrij staal, titanium, aluminium en andere metalen en bestrijken de maten #0-80 UNF tot 1"-14 UNF. Vergeleken met traditionele boor-en-tap-methoden verbeteren onze frezen de efficiëntie met 40%, verminderen ze het risico op gereedschapsbreuk en minimaliseren ze de afvalpercentages.

Wat zijn de voordelen van dit product?

UNF standaard tanden + ultraharde kern Wangdefu's nieuwste UNF-metrische draadboor- en draadsnijder maakt gebruik van geïmporteerd ultrafijn hardmetaal met HRA92+ hardheid en ≥3200 MPa buigsterkte. Dankzij het vijfassige precisieslijpen en het ISO-conforme 60° schroefdraadontwerp bedraagt ​​de batchconsistentie meer dan 99%, en hoogwaardige coatings (TiAlN, nano of diamant voor titanium) verlengen de standtijd van het gereedschap 3 tot 5 keer.

Geïntegreerd boren en draadsnijden Boren, afschuinen en draadfrezen worden gecombineerd in één gereedschap, waardoor de insteltijd met meer dan 60% wordt verkort en meerdere gereedschapswisselingen worden vermeden. De spanen zijn kort en poederachtig, waardoor verstopping wordt voorkomen, ideaal voor UNF-schroefdraad met fijne spoed.

Spiraalvormig ontwerp met meerdere tanden 3-4 spaangroeven verdelen de snijkrachten gelijkmatig, verminderen trillingen en behouden consistente draadafmetingen. Spiraalvormige spaangroeven van 35° met interne koelkanalen verwijderen spanen efficiënt, koelen de snijzones en maken bewerkingen in diepe gaten mogelijk met een lengte-diameterverhouding van 5:1.

Brede compatibiliteit en kosteneffectief Eén frees verwerkt linkse of rechtse UNF-draden, meerdere spoeden en grove/fijne draden. Compatibel met CNC-centra, draaibanken en tapmachines. Vergeleken met conventionele tappen vermindert het de afvalpercentages met 80% en worden de kosten per draad verlaagd.

Technische specificaties

Toepassingsscenario's

Productie in de automobielsector: Transmissieconnectoren, installatie van motorsensoren, hoogvolume gelegeerd staal of roestvrijstalen UNF-schroefdraad. Eén snijplotter verwerkt meer dan 2000 onderdelen met stabiele prestaties.

Lucht- en ruimtevaart: onderdelen van het hydraulische systeem, landingsgestel en zeer sterke titanium of hittebestendige legeringen. Interne koeling zorgt voor nauwkeurige schroefdraad die voldoet aan de luchtvaartnormen.

Precisiemachines: Micro-UNF-draden in instrumenten en elektronische apparaten. Nauwkeurige centrering voorkomt montagefouten.

Algemene machines: kleppen, hydraulische fittingen en blinde gaten. Vergeleken met boren en tappen stijgt de efficiëntie met 40% met minimale breuk.

Kwaliteitsborging

Wangdefu is een gecertificeerde fabrikant en leverancier met meerdere patenten voor snijgereedschappen en TUV-productiesysteemcertificering. Elke kwaliteit UNF-metrische draadboor- en draadsnijder ondergaat strenge inspecties met behulp van geavanceerde apparatuur, waaronder vijfassige bewerkingscentra, Zeiss CMM's en dynamische balancers, waardoor een stabiele kwaliteit en precisie wordt gegarandeerd.

Waarom kiezen voor Wangdefu?

Ervaring: Meer dan tien jaar in CNC-gereedschapsontwikkeling en UNF-draadbewerking.

Geavanceerde apparatuur: Jinke vijfassige centra, Vollmer draadsnijden, Zoller gereedschapinstelsystemen.

Maatwerkoplossingen: gereedschappen op maat voor specifieke materialen of toepassingen (metaal, composiet, kunststof).

Hoge productiviteit: Gereedschapsontwerp minimaliseert uitvaltijd, vermindert afval en verhoogt de draadkwaliteit.

Betrouwbare partner: Succesvol geleverd aan wereldwijde klanten in de automobiel-, ruimtevaart- en precisietechniek.

After-sales service

We bieden installatiebegeleiding, gebruiksinstructies en procesvideo's, samen met toegewijde projectmanagers om een ​​soepele implementatie te garanderen. Garantie-, vervangings- en voorbeeldtestdiensten zijn beschikbaar om tevredenheid en betrouwbare prestaties te garanderen.

Verpakking en levering

UNF-metrische draadboor- en draadsnijders worden veilig verpakt in op maat gemaakte schuimkoffers of gereedschapskisten, klaar voor verzending over de hele wereld. Snelle levering vanuit onze fabriek in China zorgt ervoor dat u uw bestelling snel ontvangt.

Veelgestelde vragen

Vraag: Kunnen de frezen blinde gaten aan?

A: Ja, geoptimaliseerd voor blinde gaten met soepele spaanafvoer.

Vraag: Welke materialen worden ondersteund?

A: Staal, roestvrij staal, titanium, aluminium, koper, hittebestendige legeringen.

Vraag: Wat is de verbetering van de standtijd ten opzichte van standaard tappen?

A: Gecoate frezen gaan 3 tot 5x langer mee dan ongecoate tappen.

Vraag: Kan ik aangepaste UNF-formaten krijgen?

A: Ja, wij bieden volledig op maat gemaakte oplossingen volgens uw projectvereisten.

Ondersteuning voor monsters en maatwerk

Wangdefu biedt monsterfrezen aan voor testen, met ondersteuning voor kwaliteitscontrole en vervanging binnen de garantie. Er is speciaal gereedschap beschikbaar voor unieke materiaal-, spoed- of diametervereisten, ter ondersteuning van frezen, boren en draaien.
